CCC認證對LTE無線網卡的電磁兼容測試要求

 LTE無線網卡的電磁兼容測試依據的標準為YD/T 2583.14-2013《蜂窩式移動通信設備電磁兼容性要求和測量方法》該標準中規定LTE無線網卡不僅需要進行電磁騷擾測試，抗擾度測試。

1.輻射雜散騷擾測試 輻射雜散騷擾測試應在全電波暗室中進行，全電波暗室的場地性能指標必須符合GB/T6113.104中的要求。測試時所使用的測量接收機應具有有效值檢波方式。

輻射雜散騷擾限值如下：

    在測試前，受試設備LTE無線網卡需與其輔助設備相連接。將受試設備與輔助設備放置在非說導電材料測試臺上，受試設備與接收天線的距離不小于3m,受試設備需在業務模式和空閑模式應分別進行測試。在測試時，先將接收天線高度調整為受試設備物理中心高度，然后在每一個測試頻率，轉臺0度到360度之間進行旋轉，以尋找該頻率最大的有效功率值。為了尋找最大的有效功率值，應將天線依次改變?yōu)樗交虼怪睒O化方式對受試設備分別進行測試，應使用有效值檢波器對受試設備進行測試。

2.輻射連續騷擾測試 建議在半電波暗室中進行，在測試前，受試設備需與其輔助設備相連接，如筆記本電腦。將受試設備與輔助設備放置在半電波暗室轉臺中心的非導電材料測試臺上，測試臺高度應為80cm。測試時，在每一個測試頻率，應在半電波暗室接地平板上方1m至4m的范圍內調整天線的高度。應在0度至360度之前旋轉轉臺，以尋找該頻率最大的場強讀數。在測試過程中，為了尋找最大的場強讀數，應將天線依次改變?yōu)樗交蛘叽怪睒O化方式對受試設備分別進行測試。在30MHz至1GHz頻率范圍內，用帶有準峰值檢波器的測試接收機進行測量。

    3.靜電放電抗擾度測試 靜電放電抗擾度測試建議在實驗室中進行。靜電放電發生器必須滿足GB/T 17626.2的要求，并且應按照GB/T 17626.2的要求對靜電放電發生器的特性進行檢驗。實驗室的地面應設置接地參考平面，他應是一種最小厚度為0.25mm的銅或者鋁的金屬薄板，其他金屬材料雖可使用但他們至少有0.65mm的厚度。接地參考平面的最小尺寸為1

m2,實際的尺寸取決于受試設備的尺寸，而且每邊至少應深處的受試設備或耦合板之外0.5m,并將它與保護接地系統相連接。在受試設備中心點前面的0.1m處水平耦合板邊緣，至少施加10次的單次放電。

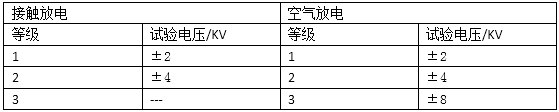

靜電放電抗擾度試驗等級

    4.輻射騷擾抗擾度測試

輻射賽擾度抗擾度測試建議在電波暗室中進行，電波暗室應按照GB/T 17626.2的要求進行校準，在測試前，受試設備需與其輔助設備相連接，將受試設備與輔助設備放置在高度為0.8m的非導電材料測試臺上，受試設備在業務模式和空閑模式應分別進行測試。

     CCC認證中對LTE無線網卡的電磁兼容測試要求是合理且全面的。在CCC認證的電磁兼容測試中，LTE無線網卡不僅需要進行電磁騷擾測試，還需要進行抗擾度測試。通過這些測試能充分檢查LTE無線網卡的電磁兼容性的優劣，從源頭有效的遏制劣質產品流入市場，維護了廣大消費者的合法權益。
